Technické parametre
| Technické parametre | ||
|
| Euro štandardy | Normy USA |
| Maximálna hĺbka vŕtania | 85 m | 279 stôp |
| Maximálny priemer otvoru | 2500 mm | 98 palcov |
| Model motora | CAT C-9 | CAT C-9 |
| Menovitý výkon | 261 kW | 350 HP |
| Maximálny krútiaci moment | 280 kN.m | 206 444 lb-ft |
| Rýchlosť otáčania | 6 až 23 ot./min | 6 až 23 ot./min |
| Maximálna tlaková sila valca | 180 kN | 40 464 libier |
| Maximálna sila vyťahovania valca | 200 kN | 44 960 libier |
| Maximálny zdvih plniaceho valca | 5300 mm | 209 palcov |
| Maximálna ťažná sila hlavného navijaka | 240 kN | 53952 libier |
| Maximálna rýchlosť ťahu hlavného navijaka | 63 m/min | 207 stôp/min |
| Drôtené vedenie hlavného navijaka | Φ30 mm | Φ1,2 palca |
| Maximálna ťažná sila pomocného navijaka | 110 kN | 24728 lbf |
| Podvozok | CAT 336D | CAT 336D |
| Rozchodová šírka topánky | 800 mm | 32 palcov |
| šírka pásového podvozku | 3000-4300 mm | 118-170 palcov |
| Celková hmotnosť stroja (s tyčou Kelly) | 78T | 78T |
Viac informácií o použitom stroji TR360
1. Teraz sa pozrime na srdce tohto stroja, teda na silnejší motor. Naša vrtná súprava využíva originálny motor Carter C-9 s výkonom 261 kW. Vyčistili sme vonkajšok motora, vykonali údržbu a vymenili filter motorového oleja a niektoré opotrebované tesnenia, aby sme zabezpečili odblokovanie olejového okruhu a hladký chod stroja.
2. Potom sa pozrime na rotačnú hlavu, redukciu a motor vrtnej súpravy.Najprv skontrolujeme rotačnú hlavu. Rotačná hlava s veľkou krútiacim momentom vybavená motorom a reduktorom REXROTH poskytuje výkonný výstupný krútiaci moment približne 360 kn a realizuje riadenie triedenia podľa geologických podmienok, stavebných požiadaviek atď.Redukcia a motor vrtnej súpravy sú tiež prvotriednymi značkami, ktoré zabezpečujú efektívnu a stabilnú prevádzku vrtnej súpravy.
3. Ďalšia časť, ktorá sa má zobraziť, je stožiar vŕtačky. Náš stožiar má stabilnú konštrukciu s vylamovacím valcom a podporným valcom. Je silný a stabilný. Kontrolujeme každý hydraulický valec, aby sme sa uistili, že nedochádza k úniku oleja.
4. Ďalšia časť, ktorú treba ukázať, je naša kabína. Mohli sme vidieť, že elektrické systémy sú od Pal-fin auto-control, optimálny dizajn elektrického riadiaceho systému zlepšuje presnosť riadenia a rýchlosť spätnej väzby. Náš stroj je tiež vybavený pokročilým automatickým prepínačom ručného ovládania a automatického ovládania, elektronické nivelačné zariadenie môže automaticky monitorovať a nastavovať stožiar a zaručiť stav zvislosti počas prevádzky. Okrem toho je v kabíne aj klimatizácia, ktorá dokáže zabezpečiť normálnu stavbu v nepriaznivom počasí.

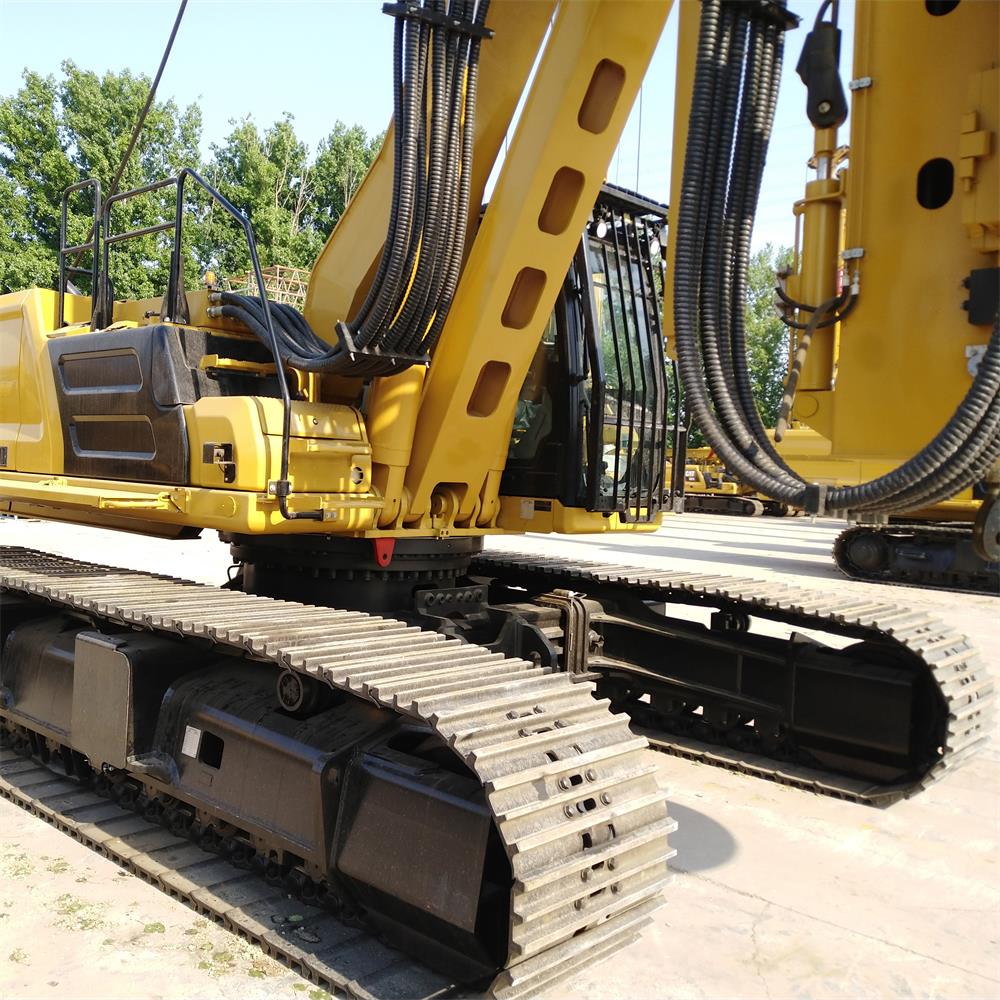

5. Základňa
Potom sa pozrite na základňu. Zaťahovací originálny podvozok CAT 336D s preplňovaným motorom Efl zaisťuje stabilitu celého stroja pri výkone v rôznych aplikáciách a stavebnom prostredí. Tiež kontrolujeme a udržiavame každú traťovú obuv.
6. Hydraulický systém
Celá prevádzka stroja používa hydraulické pilotné ovládanie, vďaka čomu môže byť zaťaženie a snímanie ľahké a zrejmé. Optimálny výkon stroja, nižšia spotreba paliva, flexibilnejšie riadenie a efektívnejšia konštrukcia, kľúčové komponenty prijali svetoznáme značky ako Caterpillar, Rexroth.

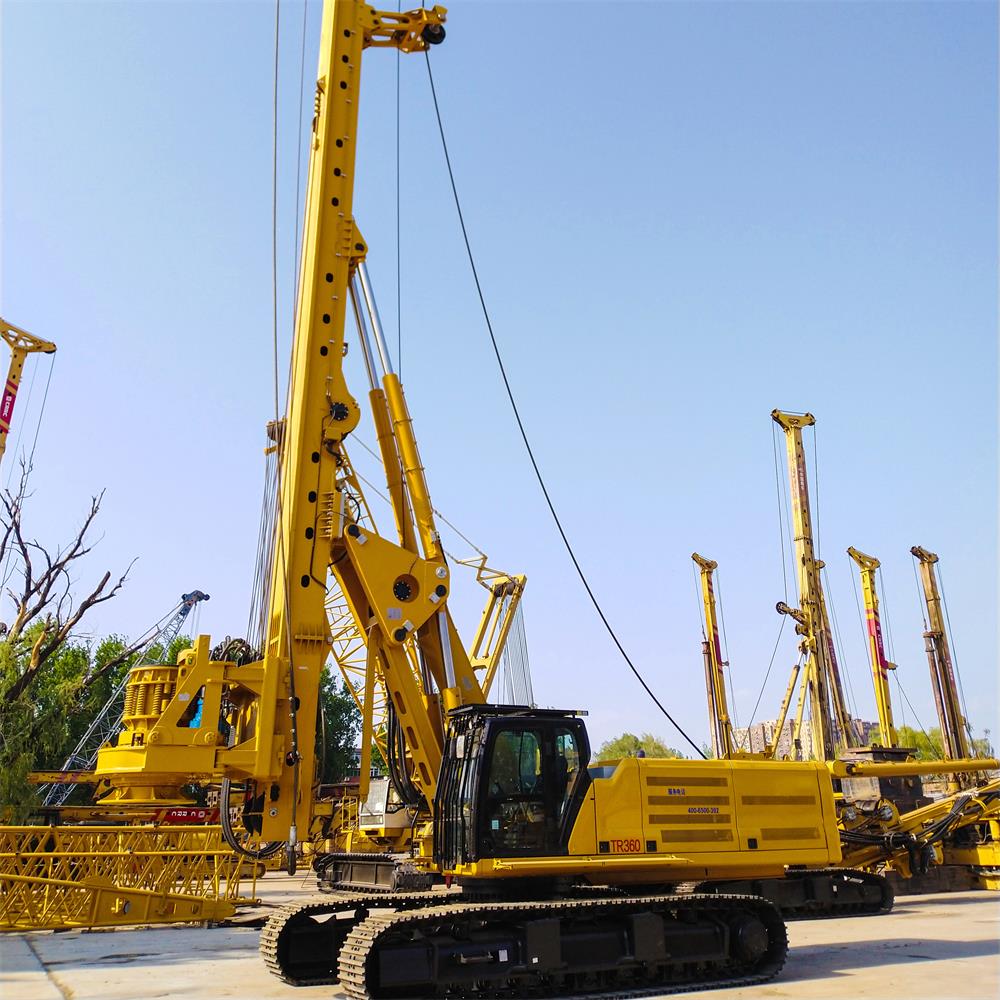

Fotografie použitého stroja TR360
